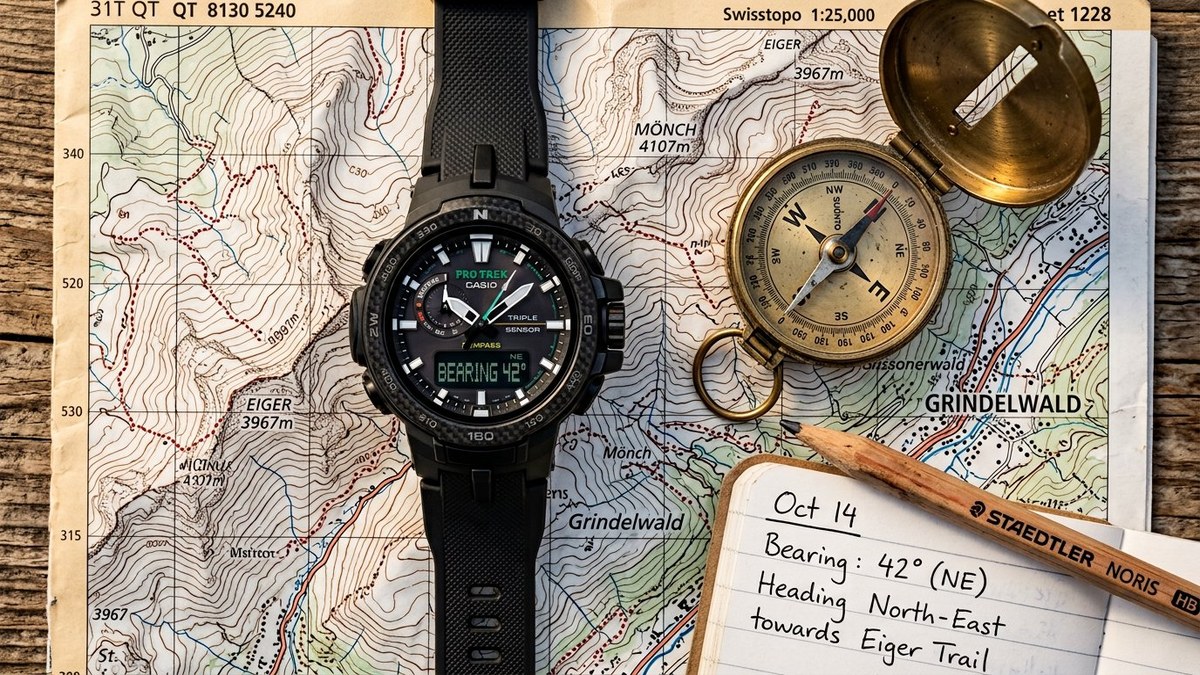

Как пользоваться цифровым компасом в часах Casio Pro Trek и G-Shock: калибровка «восьмеркой», память азимута и магнитное склонение

В густом осеннем лесу, на заснеженном горном перевале в плотном тумане или на незнакомом строительном полигоне обычный смартфон с электронными картами может подвести в самый ответственный момент из-за разряженного на морозе аккумулятора или отсутствия сотовой сети. Именно поэтому главным навигационным прибором в экспедиционных линейках туристических часов Casio Pro Trek с тройным датчиком, а также в профессиональных сериях Mudmaster, Mudman и Rangeman является автономный миниатюрный магниторезистивный компас. Разберем профессионально, как пользоваться цифровым компасом в часах casio, как перевести магнитный север в истинный географический север на топографической карте и как откалибровать датчик за 10 секунд.

Как работает датчик геомагнитного поля внутри часов и что показывает экран

В отличие от жидкостного туристического компаса с намагниченной стрелкой на игле, внутри часов Casio установлен твердотельный двухосевой или трехосевой магниторезистивный микросенсор, улавливающий силовые линии магнитного поля Земли и вычисляющий направление с точностью до 1 углового градуса (от 0° до 359°)!

При нажатии выделенной правой кнопки COMP (Compass) часы переходят в режим непрерывного 60-секундного сканирования (в поколении датчиков Triple Sensor Ver. 3):

• В часах со стрелками (PRW-61, PRW-6600, GG-B100, GWG-2000): большая секундная стрелка мгновенно превращается в стрелку компаса и разворачивается острием строго на Север (North)!
• На цифровом дисплее: вверху отображается буквенный код одного из 16 румбов горизонта (например, N — Север, NE — Северо-Восток, ENE — Востоко-Северо-Восток, S — Юг, W — Запад), а в центральной строке — точный цифровой азимут в градусах от 0° до 359°, на который указывает отметка «12 часов» корпуса ваших часов!

Пошаговая инструкция: как взять азимут на ориентир и запомнить обратный курс (Bearing Memory)

Главная навигационная функция, которая спасет любого грибника, охотника и альпиниста от блуждания кругами в лесу — это память азимута (Bearing Memory):

1. Держите руку с часами строго горизонтально (параллельно земле). В моделях последнего поколения встроен гироскоп Auto Horizontal Compensation, компенсирующий наклон кисти до 80 градусов, но горизонтальное положение всегда дает эталонную точность.
2. Направьте верхнюю кромку часов (отметку «12 часов» циферблата) точно на далекий ориентир — например, на вершину горы или направление входа в лес от вашей припаркованной машины.
3. Нажмите кнопку COMP — допустим, часы показали курс NW 315°. В моделях с памятью курса нажмите кнопку записи, чтобы зафиксировать этот угол в памяти экрана.
4. Как вернуться обратно к машине или лагерю: чтобы выйти точно в исходную точку по прямой линии, просто вычтите или прибавьте к вашему прямому курсу 180°! В нашем примере: 315° - 180° = 135° (SE — Юго-Восток). Идите так, чтобы часы показывали 135°, и вы выйдете прямо к своему автомобилю!

Двунаправленная калибровка компаса и поправка на магнитное склонение (Declination)

Если вы поменяли батарейку в часах или долго находились рядом с мощным электромагнитом или кузовом автомобиля (о влиянии магнитов мы подробно писали в статье про антимагнитные часы Casio), компас можно откалибровать прямо в поле за 10 секунд:

• Калибровка по 2 точкам (Bidirectional Calibration) или «восьмеркой»: в режиме компаса зажмите кнопку ADJUST. Когда на экране замигает цифра 1, положите часы на ровный пень или ладонь и нажмите кнопку компаса; когда появится цифра 2 — разверните часы ровно на 180 градусов в той же плоскости и снова нажмите кнопку компаса. Надпись OK подтвердит идеальную настройку! В моделях с Bluetooth калибровка выполняется плавным вращением кисти в воздухе по траектории восьмерки (Figure-8 Calibration).
• Поправка на магнитное склонение (Magnetic Declination Angle): поскольку магнитный полюс Земли не совпадает с географическим Северным полюсом на бумажной карте (например, для Москвы восточное склонение составляет около +11°..+12° E, а для Иркутска — −3° W), вы можете ввести эту поправку в том же меню ADJUST (вкладка DEC), и ваши часы будут показывать истинный географический север без расчетов в уме!

Почему нельзя снимать показания цифрового компаса внутри автомобиля и рядом с ЛЭП

Даже самый совершенный магниторезистивный датчик Triple Sensor Ver. 3 подчиняется фундаментальным законам электродинамики: он измеряет вектор суммы всех магнитных полей в точке вашего нахождения. Если вы попытаетесь включить компас часов Casio, сидя за рулем автомобиля, внутри стального вагона поезда, на железном мосту или рядом с металлической пряжкой ремня и смартфоном с магнитным кольцом MagSafe, ферромагнитная масса стали исказит естественные силовые линии магнитного поля Земли на 20–90 градусов! Поэтому перед взятием точного азимута в походе всегда сделайте три простых шага: выйдите из машины на открытое место (отойдя от кузова хотя бы на 2–3 метра), уберите из руки металлический термос, ледоруб или телефон во внутренний карман рюкзака и держите циферблат часов горизонтально на уровне груди. В этом случае точность вашего наручного навигатора не уступит профессиональному геодезическому буссолю!
